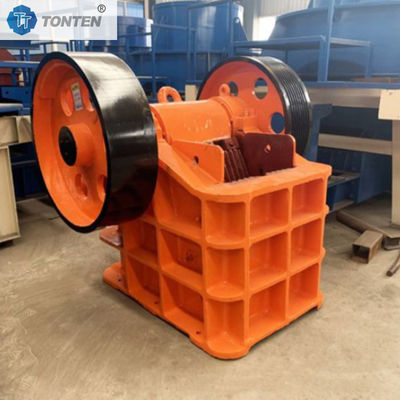

Машины для сжимания челюстей на твердых скалах

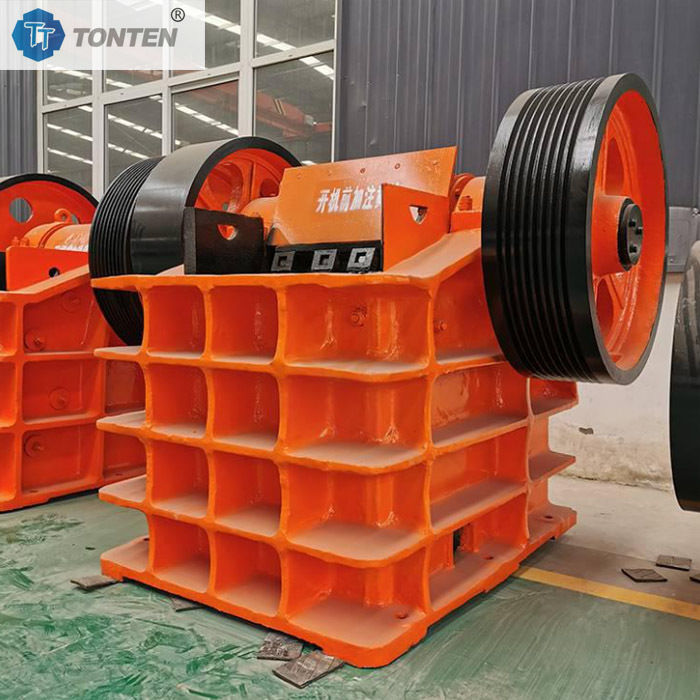

Твердокаменная дробилка щековая дробилка Бетонная карьерная щековая дробилка

Введение:
Щековая дробилка TONTEN Machinery дробит материалы путем периодического сжатия между подвижной и неподвижной щеками. Это наиболее основное и основное оборудование для грубого дробления в линии производства дробления руды. Вся основная конструкция щековой дробилки обычно изготавливается из высококачественных сварных стальных листов или литой стали, требующих чрезвычайно высокой прочности и жесткости, чтобы выдерживать значительные ударные нагрузки. Эксцентриковый вал поддерживается большими сферическими роликовыми подшипниками. Эксцентриковая часть приводит в движение подвижную щеку, преобразуя вращательное движение двигателя в сжимающее движение. Соединительный стержень служит как компонентом передачи усилия, так и устройством защиты от перегрузки. Когда недробимый материал (например, железные блоки) попадает в камеру дробления, соединительный стержень ломается или сначала разрывается, защищая другие основные компоненты основного блока от повреждений. Регулировочное устройство используется для регулировки размера выпускного отверстия, тем самым контролируя размер частиц конечного продукта. Маховик установлен на каждом конце эксцентрикового вала. Он накапливает энергию во время холостого хода и высвобождает ее во время рабочего хода (сжатие материала), тем самым снижая нагрузку на двигатель и обеспечивая более плавную работу машины.

Принцип работы:
Процесс можно резюмировать как циклический цикл «подача-выдавливание-выгрузка»:

Подача и зажим: Материал падает из загрузочного отверстия в верхней части дробилки в камеру дробления. Приводимая в движение эксцентриковым валом и соединительным стержнем, подвижная щековая плита перемещается к неподвижной щековой плите, зажимая материал между двумя щековыми плитами.

Выдавливание и дробление: Подвижная щековая плита продолжает двигаться вперед и вверх, оказывая огромное давление на материал. Когда давление превышает предел прочности материала на сжатие, материал сжимается, раскалывается и дробится.

Выгрузка: Когда подвижная щековая плита отходит, измельченный материал перемещается вниз под действием силы тяжести. Материал, размер которого меньше текущего размера выпускного отверстия, выгружается снизу, в то время как более крупный материал остается в камере дробления, ожидая повторного выдавливания во время следующего цикла.

Возвратно-поступательный цикл: Эксцентриковый вал непрерывно вращается, приводя в движение подвижную щековую плиту возвратно-поступательным движением сотни раз в минуту. Этот процесс повторяется, обеспечивая непрерывную подачу, дробление и выгрузку.

Спецификация щековой дробилки:
